廣告牌檢測技術方案如下：
(一)現場檢測前的準備工作
1、明確項目檢測目的和要求，現場踏勘檢測廣告牌，與相關人員交流溝通，初步了解廣告牌特點及檢測實施難易程度。
2、調取檢測廣告牌結構設計圖紙、及修繕改造歷史等資料，如沒有結構圖紙將進行現場勘察初步繪制廣告牌結構示意圖。

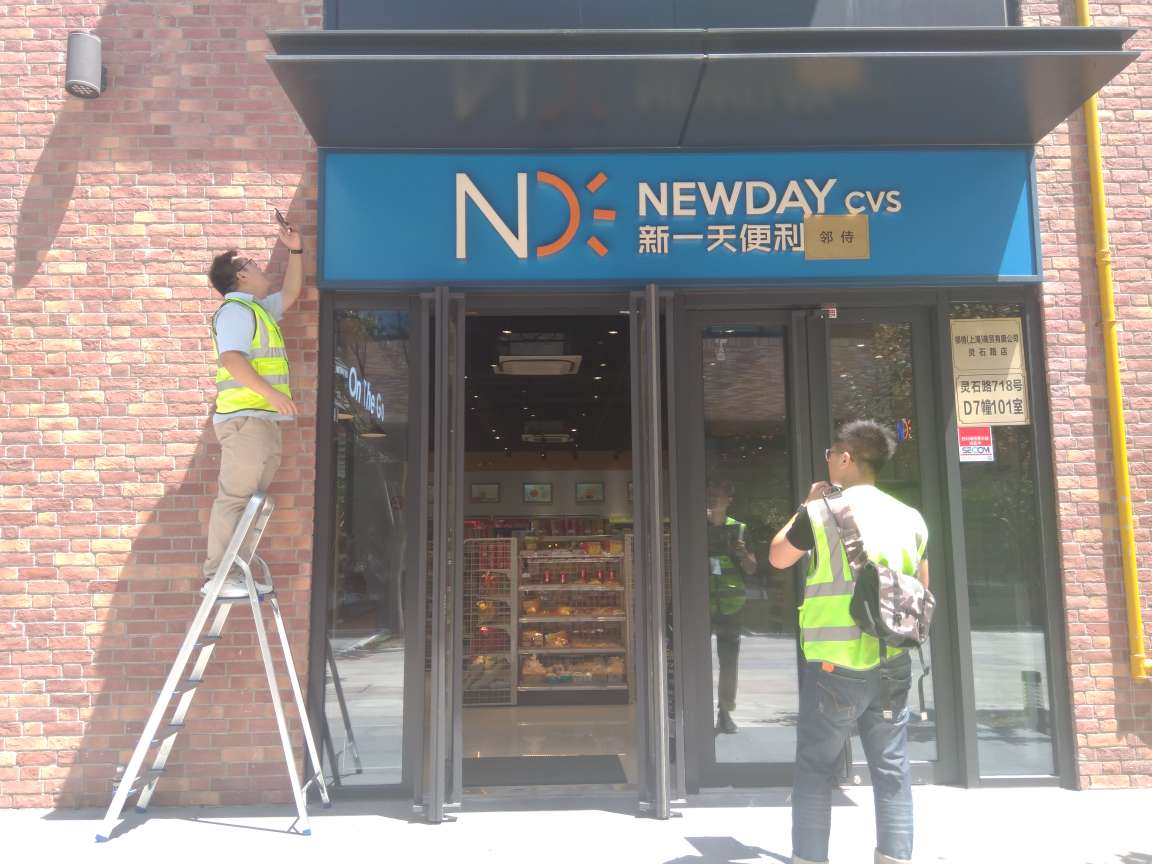

(二)現場檢測
1、廣告牌測繪：現場對廣告牌的結構進行測繪，繪制或復核廣告牌的結構圖。
2、廣告牌鋼結構整體變形測量：采用TCR1202型全站儀對廣告牌鋼結構的立柱進行傾斜率測量。
3、廣告牌完損狀況檢測：全面普查廣告牌損傷狀況，如承重構件裂縫與變形、裝飾損傷、地腳螺栓按照缺陷檢測，并檢查螺栓和墻面的連接情況，看是否存在松動、變形、脫落、錯位、剪斷、延遲斷裂和損傷情況等;以文字、照片、圖示等方式完整記錄損壞的部位、范圍及程度等情況，區分結構性損傷與非結構性損傷。同時與相關單位溝通交流，查詢廣告牌歷史，確認廣告牌現在使用荷載情況。
4、廣告牌與主體結構連接性能檢測：現場需對廣告牌與主體結構連接性能檢測，檢查螺栓的型號、尺寸、預埋深度以及和主體結構的連接部位。對于焊接部位可以采用無損探傷的方式進行檢測。
5、廣告牌鋼結構鋼材材料強度檢測：根據廣告牌鋼結構的現場實際情況，采用布氏硬度計，參照《金屬布氏硬度第1部分：試驗方法》(GB/T231.1-2009)和《黑色金屬硬度及強度換算值》(GB/T1172-1999)進行鋼結構強度現場抽樣檢測，構件、節點及連接的銹蝕處，應查明銹蝕深度或板件厚度減少的程度，以及銹坑、銹爛的狀況及范圍。
(三)計算與分析
1、將廣告牌損傷狀況歸類整理，結合廣告牌的承重及使用狀況，分析各類損傷成因及對廠房的影響程度，對存在較大安全隱患部位和危險點進行特別分析。
2、根據現場檢測結果及既有圖紙資料，建立合適模型，對廣告牌在正常使用條件下的承載力進行驗算。
3、根據現場檢測數據及計算結果，對廣告牌在正常使用條件下的安全性進行分析。
4、根據以上結果，綜合評估廣告牌在正常使用條件下的整體安全狀況，給出評估結論，對廣告牌的現有損傷提出處理措施與建議。
1).垂直變形精度(最弱點觀測高程中誤差)m弱≤±2.0mm;
2).裂縫觀測精度0.05mm。
1、檢測內容：
(1)鋼結構構件規格檢測
(2)錨固混凝土強度;
(3)錨固螺栓強度;
(4)鋼結構焊縫強度;
(5)防腐防銹處理措施;
2、結構驗算復算：
鋼結構受力分析，安全度驗算。
廣告牌質量檢測工作流程如下圖所示，具體安排如下：
(1)簽訂廣告牌檢測技術服務合同，了解工程背景，確定檢測目的、檢測范圍、檢測內容。
(2)制定檢測方案。通過委托單位提供的相關原始資料，制定詳細檢測方案。
(3)現場檢測。現場檢測分結構檢測、變形檢測兩組進行。
(4)現場檢測和室內結果的整理分析?，F(xiàn)場檢測人員將整理后的數據和原始記錄一并提交給項目負責人，由項目負責人匯總、分析并校核現場檢測結果。如發現有異常數據或未按檢測方案執行，則再次組織技術人員赴現場進行補充檢測。
(5)分析、綜合評估。檢測報告撰寫、校對與審核，提交檢測報告。
(1)《戶外廣告設施鋼結構技術規程》(CECS148-2003)
(2)《建筑結構檢測技術標準》(GB/T50344-2004)
(3)《工程測量規范》(GB50026-2007)
(4)《建筑結構荷載規范》(GB50009-2012)
(5)《建筑變形測量規范》(JGJ8-2016)
(6)《建筑地基基礎設計規范》(GB50007-2011)
(7)《鋼結構工程施工質量驗收規范》(GB50205-2001)
(8)《金屬布氏硬度第1部分：試驗方法》(GB/T231.1-2009)
(9)《黑色金屬硬度及強度換算值》(GB/T1172-1999)
根據項目情況，我站高度重視，將組建技術精干、專業素質高、經驗豐富的專項檢測小組，配備充足的專業設備，制定科學合理的進度計劃進行檢測工作。具體檢測工作流程如下：
1.前期準備：準備資料、制定方案
2.現場檢測：1~2個工作日;
3.數據整理、編寫最終檢測報告：10個工作日。
在檢測過程中我們將嚴格執行政府及上級有關部門頒發的各項安全規章制度及文件，健全和落實以項目負責人為主的安全責任制，切實做好安全生產，擬定具體措施如下：
1.凡從事本項目結構檢測工作的人員必須熟悉相應標準、規范、檢驗實施細則，熟練掌握檢測、校準儀器、工具的使用方法，并經考核獲得相應的上崗證。
2.項目負責人兼任項目的安全責任人，全面負責該項目在實施過程中的安全工作。需要委托方配合的安全工作事項，應在委托合同或其他書面文件中規定。項目有特殊的安全要求時，應將有關安全措施納入檢測方案，并對有關人員進行安全措施交底，必要時留下記錄。當相關單位要求訂立安全協議時，有關人員應予配合，并由項目負責人負責安全協議的起草與訂立。
3.項目組的全體人員必須服從項目負責人關于安全防護工作的安排，具體檢測實施過程中須嚴格執行國家各部門有關安全生產的法規，熟悉和遵守本崗位相應的安全技術規程。在開展檢測工作的過程中，全體人員必須對人員、設備及被檢物的安全負責，并應把人的安全放在首位。
4.現場檢測工作必須正確使用個人防護用品和落實安全防護措施，禁止穿拖鞋、高跟鞋和赤腳、赤膊操作，進入施工現場進行檢測必須戴好安全帽。因作業需要，臨時撤除或變動安全防護設施時，必須經項目負責人同意，并采取相應的可靠措施，作業完成后應立即恢復。
5.現場檢測工作需登高作業時，必須搭設臨時的登高設施，并確保登高設施的可靠性，在沒有任何防護措施的二米以上高空作業，有關人員要使用高空安全帶，并扣緊扣實。若確實沒有條件系扣安全帶時，應采取下方專人看護、確保登高設施的安全等可靠措施保證高空操作人員的安全，高空作業時不得向下或向上亂拋材料、工具等物品，所使用的工具應隨手放入工具袋以防墜落。
6.現場檢測時，對無照明設施的區域應首先接設照明裝置，或攜帶手電筒、探照燈等照明設備，嚴禁摸黑行走和工作。在檢測工作過程中，應遠離圍護設施不到位的孔洞，不得隨意走動。
7.檢測儀器必須由具有相應檢測資格并熟悉該儀器操作規程的人使用;儀器設備運輸與現場使用過程中應做好必要的防護工作。對攜帶去現場的電器、電線等，應做好安全檢查;有關人員不得擅自進行按有關規定必須由電工完成的作業，配電箱、開關箱要有漏電保護裝置。
8.從事對結構有破損的檢測工作時，有關檢測人員必須確保不因破損檢測而影響受檢結構的安全;必要時，檢測人員應向項目負責人征詢有關檢測位置的意見。
1.盡可能提供檢測廣告牌結構設計圖紙、及廣告牌相關改造資料，并保證所提供資料的真實可靠;
2.專人負責現場檢測期間各方協調關系，確保現場檢測順利進行;
3.提供電源、水源等現場檢測條件，負責檢測局部破損后的修復工作。
